Порядок разборки стиральной машины Занусси

Вертикальные и фронтальные стиральные машины Занусси отличаются высоким качеством стирки и надежностью, но со временем и они выходят из строя. Устранить большую часть неисправностей пользователь сможет своими силами, купив запчасти и подобрав нужный инструмент. Чтобы выполнить работу по замене деталей, ему необходимо знать, как разобрать стиральную машину Занусси частично или полностью, в соответствии с видом ремонта.

Подготовительный этап

В зависимости от того, какой неисправный узел требует замены или ремонта, стиральную машину Занусси потребуется разобрать частично или полностью. Предварительно нужно собрать необходимый инструмент и подготовить технику.

Стиральную машину необходимо отключить от сети, водопровода и канализации, а затем переместить в просторное помещение, удобное для выполнения работ. Рядом рекомендуется поставить один или два стола, на которых будут размещены отсоединенные комплектующие.

Чтобы разобрать стиральную машину, владельцу устройства потребуются:

Помимо инструмента, необходимо приобрести запасные детали в сервисном центре или специализированном магазине, также их можно заказать через Интернет. Для покупки потребуется назвать марку и модель стиральной машины Занусси.

В ходе ремонтных работ может оказаться, что и другие детали требуют замены. Поэтому рекомендуется сначала разобрать технику, осмотреть все важные узлы и уже потом отправляться за покупками.

Перед разбором стиральной машины Занусси нужно подготовить телефон или фотоаппарат и делать снимки техники перед тем, как отсоединить какой-либо узел, особенно – перед отключением проводки. Это обезопасит от возможных ошибок при сборке и поможет избежать дорогостоящего ремонта в случае неверных действий.

Разбор фронтальной стиральной машины Занусси

Обычно корпус стиральных машин состоит из верхней крышки, передней, задней и двух боковых панелей. Иногда встречается нижний поддон. Техника Занусси немного отличается – вместо четырех панелей корпус делится на две половины, соединяющиеся по бокам стиральной машины.

Чтобы разобрать технику, нужно выполнить следующие действия:

Частичная разборка стиральной машины завершена. Теперь владелец устройства получает доступ к мотору, помпе, нагревательному элементу, ремню и многим другим узлам для ремонта или замены.

В некоторых случаях, например, для замены подшипника, требуется полностью разобрать стиральную машину Занусси.

Теперь можно разобрать барабан, заменить подшипники, осмотреть и почистить вал и крестовину, а также выполнить другие работы. Полная разборка стиральной машины завершена.

Разборка вертикальной стиральной машины Занусси

Процесс разборки вертикальных стиральных машин производства компании Занусси немного проще. Так, для замены подшипников здесь не требуется разбирать бак. Порядок действий:

Теперь у пользователя есть доступ к прессостату, плате управления, клапану залива воды и фильтру помех.

Чтобы добраться до остальных узлов, необходимо:

Рекомендации по замене деталей и сборке стиральной машины Занусси

После ремонта проводить сборку стиральной машины Занусси следует в обратном порядке. Если в ходе работ делались фотографии – рекомендуется сверяться с ними, особенно при подключении проводки, чтобы не допустить ошибок.

Если разбирался бак, то при сборке стыки обеих половин следует тщательно промазать силиконовым герметиком, выдерживающим агрессивную среду и высокие температуры. После сборки машина должна простоять рекомендованное производителем герметика время, чтобы дать ему высохнуть полностью.

Помимо замены основной детали, нужно провести профилактику и других узлов стиральной машины: очистить от накипи нагревательный элемент, бак, осмотреть и почистить вал и крестовину и т.д.

После того, как машина простояла необходимое для застывания герметика время, ее следует подключить к коммуникациям и выполнить тестовую стирку, засыпав небольшое количество порошка. Если в процессе выполнения программы не наблюдается подтеков воды под стиральной машиной, техника ведет себя правильно, нет признаков неисправности, это говорит о том, что разобрать и отремонтировать устройство получилось успешно.

Профилактика стиральной машины

Чтобы избежать поломок стиральной машины, необходимо соблюдать несложные правила эксплуатации.

Техника должна быть выставлена по уровню, для этого нужно использовать регулировочные ножки.

Загружать в стиральную машину следует только то количество белья, которое допускается техническими характеристиками устройства и выполняемой программой. Перегруз отрицательно сказывается на состоянии техники.

Если требуется постирать объемные вещи, загружать их в машину нужно с осторожностью, равномерно распределяя внутри барабана. Дисбаланс также вредит технике.

Подключать к электричеству стиральную машину следует через стабилизатор или хотя бы сетевой фильтр. Скачки напряжения губительны для устройства.

Использовать при стирке белья можно только порошки-автоматы, периодически рекомендуется применять средства для очистки техники от накипи и других загрязнений.

Читайте также:  Подключение выключателя в машине

Чтобы заменить или отремонтировать ту или иную деталь в стиральной машине Занусси, технику частично или полностью потребуется разобрать. Сделать это можно самостоятельно, если имеется необходимый инструмент. В процессе рекомендуется фотографировать каждый шаг, чтобы правильно собрать стиральную машину, особенно это касается подключения проводки. Соблюдая это правило и следуя инструкции, разобрать технику и заменить нужную деталь будет под силу многим. Тем не менее, если нет уверенности в положительном результате, следует вызвать профессионалов и доверить им разобрать и отремонтировать стиральную машину.

Источник

Как заменить подшипник в стиральной машине Zanussi

В вашей стиральной машине износился подшипник? Не знаете, как организовать ремонт? Подумайте, возможно, вы сможете заменить деталь своими руками.

Замена подшипника барабана стиральной машины Занусси (Zanussi) – это сложный ремонт, ведь понадобится полностью разобрать СМ. Однако, следуя нашему пошаговому руководству, вы справитесь самостоятельно.

Как понять, что сломан подшипник

Самым верным признаком неисправности являются коды ошибки Е13 и E55 на табло стиралки. Если система самодиагностики обнаружила неполадки и выдала код, можно приступать к разборке и осмотру.

Но если кода нет, а вы при каждой стирке слышите сильный шум, гул, вибрации, скрежет — все это также указывает на износ подшипников.

Дополнительная проверка: откройте дверцу люка и покачайте барабан рукой. Если его вращения неоднородные, он сильно отклоняется от бака к задней стенке – неисправность налицо.

Причины неисправности

Чаще всего подшипники изнашиваются из-за попадания воды. При повреждении сальника (уплотнительной резины), вода начинает просачиваться, что приводит к поломке. Также неправильно установленная СМА может вызывать дисбаланс, что также приводит к износу.

В таком случае требуется ремонт стиральной машины Занусси, а именно – замена подшипников.

Недобросовестные производители могут установить неподходящий элемент, который не выдерживает нагрузки машины. В результате он служит не более 4-х лет.

Типы деталей

Давайте разберемся, какие подшипники стоят на стиральной машине Занусси. В современных моделях: Zanussi Aquacycle 1000, Zanussi FA 622, Zanussi FE 1002, Zanussi FL503, CN Zanussi ZWT 3105, Zanussi ZWT 385 и других — используются двухрядные и однорядные элементы.

Замену подшипника в двигателе стиральной машины Занусси можно провести своими руками. Но делать это лучше на ранних стадиях, как только вы заметили шумы. Иначе износ детали приведет к повреждению вала, в результате вам понадобится заменять часть барабана.

Подготовка к ремонту

Чтобы успешно демонтировать, а потом установить подшипник, нужно:

Время подготовить стиралку. Отключите ее от сети, перекройте подачу воды. Отсоедините заборный шланг и слейте с него воду. Также слейте остатки воды из сливного фильтра, который располагается внизу передней панели, за люком.

Последовательность выполнения работ

Перед разборкой следует приобрести сменные детали. Номера подшипников стиральной машины Занусси можно узнать по модели СМА либо посмотреть на элементе.

Отодвинув машину от стены, приступайте к разборке. Первым делом снимаются крышки и панели:

Обратите внимание, что некоторые болты в стиралках Занусси скрыты заглушками.

Преимуществом данной торговой марки является отсутствие необходимости демонтажа передней панели.

Благодаря устройству корпуса задняя крышка открывает его большую часть. Этого вполне достаточно для ремонта.

Замечательно! Осталось лишь вытащить бак наружу, сняв с подвесок.

Как поменять подшипник в стиральной машине Занусси? Первым делом зачистите место посадки.

Установите новую деталь в гнездо, постукивая по внешней обойме.

Смажьте сальник и поставьте поверх подшипника.

Собирается машина в обратном порядке. Перед тем, как соединить части бака, смажьте их по краям герметиком, затем скрепите болтами. Так вы сможете избежать протечек.

Решили выполнить ремонт своими руками? Отлично! Смотрите видео про замену подшипника в СМ Занусси:

Источник

Как снять заднюю стенку стиральной машины Занусси?

Если вы ремонтируете машинку Занусси своими руками, и вам требуется осмотреть шкив, заменить приводной ремень, проверить щетки электродвигателя, то без съема задней панели не обойтись. У других марок тыльная стенка снимается легко, достаточно просто открутить несколько винтов. А вот снять заднюю крышку корпуса со стиральной машины Zanussi намного сложнее.

Сначала крышка

Трудность в том, что конструкция стиралки Занусси вообще не подразумевает наличие задней стенки. Нет и боковых частей — агрегат состоит из двух половин. Поэтому понадобится практически полностью разобрать машинку и убрать тыльную половину корпуса. Начинаем с того, что перекрываем воду, отключаем технику от электросети, канализации, водоснабжения.

Внимание! Так как вам придется отсоединить сливной шланг и шланг подачи воды, можно воспользоваться ситуацией и сразу промыть и прочистить их от засоров.

Затем снимаем верхнюю крышку. Для этого используем вороток на 8 мм. Переставляем машинку на удобное место, заходим сзади и выкручиваем болты, удерживающие верхнюю крышку за проушины. Сдвигаем панель на себя и пробуем открыть ее вверх. Если крышка не поддается, аккуратно простучите ее по краям, и она соскочит с пластиковых зажимов.

Убираем заднюю половину корпуса

Машинка Zanussi состоит из двух больших частей: задняя стенка и две задние половинки соответственно правой и левой стенок корпуса и передняя стенка, скрепленная с двумя передними половинками боковых панелей. Снимая заднюю панель, вы получаете доступ к множеству внутренностей техники: ТЭНу и температурному датчику, прессостату, противовесу, приводному ремню, стойкам, двигателю и пр. Все модели Занусси созданы по этому принципу и имеют также разборный бак, части которого соединены длинными винтами. Для демонтажа задней панели необходимо:

Читайте также:  Пленка для машины в ростове

Теперь смотрим на верхнюю часть стиральной машины. Почти сразу в глаза бросается крупная пластина из металла, придающая жесткость всей конструкции. По ее краям отыскиваем винты, которые удерживают тыльную стенку и откручиваем их. Все крепежные элементы лучше складывать отдельно, например, на тарелку, чтобы не потерять их.

Единственная оставшаяся деталь, препятствующая съему панели — пластиковое крепление. На нем стоит впускной клапан с патрубками. Не нужно снимать ни клапан, ни его элементы — удалите держатель полностью, предварительно поддев минусовой отверткой защелки из пластика. На некоторых моделях Zanussi крепление состоит из двух частей, соединенных между собой винтом — в этом случае надо сначала открутить винтик, а затем открыть защелки. Покачайте заднюю стенку из стороны в сторону и потяните ее на себя — она сдвинется и сместится назад.

Источник

Разборка барабана стиральной машины Занусси

Далеко не каждому под силу разобрать барабан стиральной машины Zanussi. Техника данного бренда отличается нестандартной конструкцией, и для доступа к баку придется минимум располовинить корпус автомата. Дальше-больше, вынуть емкости наружу еще сложнее, а основные трудности начинаются на этапе разделения пластикового резервуара и снятия барабана. Несмотря на все препятствия, самостоятельно справиться с Zanussi можно. Главное, быть готовым и следовать инструкции.

Что потребуется для работы?

Разбор стиральной машины Zanussi начинается с подготовки. Первым делом необходимо позаботиться о рабочем месте. Отключить технику от коммуникаций, выдвинуть в центр комнаты, обеспечив свободный доступ ко всем сторонам корпуса, и застелить окружающее пространство клеенкой и тряпками.

После приступаем к сбору инструментов. Для разборки понадобятся:

Стиральные машины Zanussi по конструкции сильно отличаются от автоматов других производителей – для их разборки придется располовинить корпус, а не просто снять заднюю панель.

Подготовив место и инструменты, можно приступать к ремонту. Чтобы избежать ошибок при обратной сборке, рекомендуется фиксировать все свои действия на видеокамеру. Нельзя забывать про технику безопасности и осторожность.

Извлечение и разделение бака

Итак, для доступа к «внутренностям» стиральной машины Занусси придется разделить корпус на две части. Звучит проблематично, но на деле задача усложняется лишь несколькими манипуляциями. Так, чтобы добраться до бака с барабаном, необходимо:

Перед любыми ремонтными манипуляциями стиральную машину необходимо отключить от всех коммуникаций, особенно, от водопровода и электросети.

После снятия «задника» откроется доступ к внутренней конструкции Zanussi. Теперь необходимо освободить бак от подключенных к нему деталей и приборов. Первым делом снимаем приводной ремень, аккуратно стянув резинку со шкива, одновременно прокручивая «колесо». Затем отсоединяем крестовину, отключаем подведенную к электродвигателю проводку, а после откручиваем удерживающие мотор болты и, раскачав, вынимаем движок из корпуса. Трогать ТЭН или противовесы нет необходимости – они должны остаться на месте.

Следующий на очереди – бак. Нужно освободить его от всех подведенных патрубков и шлангов, а также от прессостата, демпферов и проводов нагревателя. Далее переходим к фронтальной панели и принимаемся за люк. Потребуется снять вешний хомут с манжеты и заправить резинку в барабан.

На финише отцепляем от корпуса две верхние пружины, удерживающие бак в подвешенном состоянии, и свободно вынимаем емкость наружу. Кладем на сухую ровную поверхность валом вниз и приступаем к разделению резервуара на две половины с последующим выниманием барабана:

Все! Доставать чисто барабан не имеет смысла – он всегда идет в «комплекте» с задней частью бака. Тем более, менять оба резервуара рекомендуется вместе, как единый узел. Также и с демонтажем и заменой подшипников с сальником, добраться до которых можно без окончательного разъединения емкостей.

При разборке Zanussi рекомендуется чистить и «прозванивать» все элементы конструкции, чтобы при необходимости заменить неисправные детали и продлить срок службы автомата.

Дальнейший порядок действий зависит от цели ремонта. Если требовалось почистить резервуары от грязи и налета, то можно приступать к «уборке» на данном этапе. Для замены подшипникового узла следует только подложить под бак старую шину, чтобы не повредить барабан при последующем выбивании вала, взять выколотку, WD-40, молоток и демонтировать прокладку с подшипниками. Собирается машинка по описанной выше инструкции, только в обратном порядке. На «финише» техника подключается к коммуникациям и проверяется на работоспособность.

Источник

Разборка и сборка стиральной машины Zanussi ZWQ 5130, 5100 с вертикальной загрузкой, ширина 40 см, бак С4

Содержание.

А) МЕРЫ ПРЕДОСТОРОЖНОСТИ

Всегда отключайте питание перед тем, как разбирать устройство.

При возможности, измеряйте сопротивление компонентов перед непосредственным измерением напряжения и силы тока. Некоторые части устройства могут нанести Вам травмы. Необходимо работать с особой осторожностью, чтобы избежать их.

В) НАЗНАЧЕНИЕ ИНСТРУКЦИИ

Эта инструкция написана для специалистов, уже имеющих основные знания, необходимые для ремонта стиральных машин.

Читайте также:  Посудомоечная машина аристон таблетки

Для более детальной информации смотрите:

С) ОПИСАНИЕ УСТРОЙСТВ

Новая серия стиральных машин состоит из:

D) Габариты

Рис. 1 Габаритные размеры

Е) Доступ к компонентам

1) Панель управления LCD

1. Освободите панель управления от защелок со стороны боковых панелей.

2. Потяните панель управления вверх и сдвиньте её назад

3. Наклоните панель управления вверх.

4. Отсоедините кабели и провода.

5. Снимите панель управления.

1. Вставьте направляющий выступ в направляющую на верхней части.

2. Сдвиньте и зафиксируйте панель управления.

Отсоединение панели управления дает доступ к:

– заливному клапану

2) Электроника

1. Снимите панель управления.

2. Отверните 3 винта, крепящих электронный блок.

3. Отсоедините электронику от панели. Отсоедините все провода.

3) Динамик

1. Снимите панель управления.

2. Отверните два винта, крепящих звуковой блок.

3. Отсоедините плоский кабель

4. Отсоедините плоский кабель

4) Фильтр радиопомех

1 Снимите панель управления.

2 Отсоедините фильтр.

5) Аналоговый прессостат

1. Снимите левую боковую панель.

2. Снимите хомут шланга.

3. Снимите датчик давления.

4. Отсоедините кабель.

6) Заливной клапан

1. Отсоедините сливной шланг.

2. Снимите панель управления.

3. Снимите два хомута с заливных патрубков на распределителе воды.

4. Снимите 2 заливных патрубка.

5. Отсоедините провода на клапанах.

6. Нажмите на защелки отверткой и поверните клапан.

7. Выньте заливной клапан

7) Система распределения воды

1. Снимите контейнер для моющих средств.

2. Снимите панель управления.

3. Отсоедините два хомута.

4. Снимите три патрубка с распределителя воды

5. Снимите распределитель воды

8) Боковая панель

1. Открутите 4 задних фиксирующих винта.

2. Сдвиньте боковую панель назад, чтобы освободить ее от верхних креплений и 3 передних.

3. После этого снимайте боковую панель.

9) Передняя панель

Внимание: для упрощения необходимо поставить подставку под двигатель.

Удалите левую и правую боковые панели.

1. Открутите 2 винта с нижней стороны.

2. Открутите 2 нижних винта.

3. Открутите 2 винта с верхней стороны.

4. Снимите переднюю панель.

10) Цоколь

1. Снимите боковые панели.

2. Опустите транспортное колесо.

3. Откройте 3 защелки с помощью отвертки

11) Транспортное колесо

1. Снимите правую боковую панель.

2. Отсоедините транспортный ролик с помощью отвертки и извлеките его.

12) Верхняя крышка и ручка

1. Откройте верхнюю крышку.

2. Отверните 2 фиксирующих винта.

3. Снимите ручку.

1. Откройте верхнюю крышку.

2. Переместите 2 фиксирующих штифта с помощью отвертки.

3. Снимите верхнюю крышку.

13) Стол

1. Снимите верхнюю крышку.

2. Снимите емкость для моющих средств.

3. Удалите манжету люка.

4. Снимите панель управления.

1. Снимите распределитель воды.

2. Снимите аналоговый прессостат.

3. Снимите заливной клапан.

1. Снимите левую и правую передние пружины.

1 Отверните винты крепления к передней панели слева и справа.

2 Отверните два винта на задней панели.

3. Потяните верхнюю часть назад и слегка поднимите ее наверх.

4. Потяните верхнюю часть назад и освободите ее от передней панели.

14) Замок двери

1. Снимите боковые панели.

3. Нажмите на защелку.

5. Отсоедините провода.

1. Вставьте блокировку в направляющие.

2. Зафиксируйте ее, нажав вправо.

15) Манжета люка

1. Снимите левую и правую боковые панели.

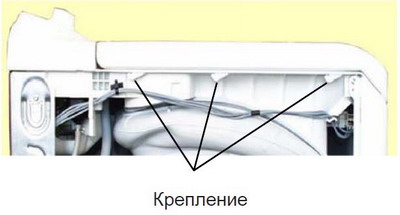

2. Вытащите провода из креплений.

3. Удалите верхний и нижний хомуты с помощью кусачек

4. Снимите манжету люка.

5. Смажьте новую резину в местах контакта. Это облегчит ее установку.

6. Установите новую манжету в паз бака.

7. Установите новую манжету в паз верхней части.

Внимание: Убедитесь по меткам, что вы правильно установили резину.

8. Зафиксируйте резину сверху и снизу с помощью зажимных хомутов. При необходимости используйте инструмент.

16) Левый и правый противовесы

Бак оснащен двумя противовесами.

1. Снимите правую боковую панель.

2. Удалите пено-демпфер.

3. Отверните 4 винта, фиксирующие противовес.

4. Снимите правый противовес.

1. Снимите левую боковую панель.

2. Удалите пено-демпфер.

3. Отсоедините патрубок циркуляционной помпы.

4. Отверните 4 винта, фиксирующие противовес.

5. Снимите левый противовес.

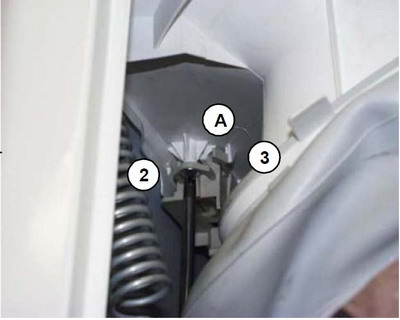

17) Амортизатор

а) Разборка / Сборка

1. Снимите левую и правую боковые панели.

2. Вытащите верхние и нижние крепления амортизаторов.

3. Выньте амортизатор.

18) Подшипники

а) Разборка / Сборка

1. Снимите левую боковую панель.

2. Открутите винт барабана.

3. Используйте инструменты для ослабления крепления подшипника (в направлении откручивания).
PN 8992980018-48/5

1. Снимите правую боковую панель.

2. Открутите винт барабана и крепящий шкив.

4. Отсоедините заземление барабана.

5. Используйте инструменты для того, чтобы ослабить крепление подшипника (в направлении откручивания)
PN 8992980018-48/5

Во время установки следите за тем, чтобы круглое уплотнение находилось в правильном положении. Почистите вал барабана, смажьте уплотнитель, установите подшипник в бак.

Замечание: эти подшипники самозатягивающиеся, поэтому их не следует слишком сильно затягивать.

Подшипники с запирающей шайбой для скорости >1000 об/мин

Подшипники без запирающей шайбы для скорости наверх

Источник

Обо всем на свете
